​◎ 해당 제품은 에스티원에서 직접 주문제작 한 제품입니다.

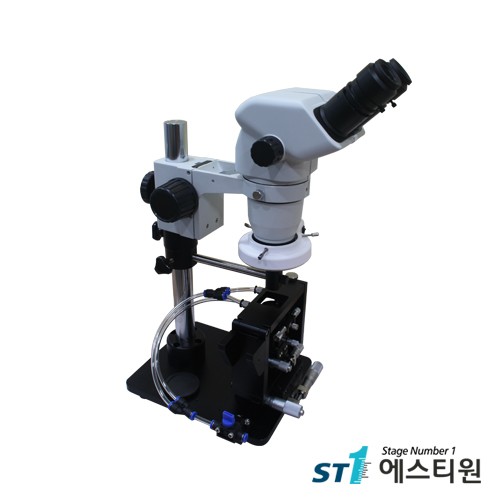

Sample Alignment System [ST-SA-MaskAlign]

​

​Spec.

​

1) Stage Units XYZR40  /  Model No : SSU4-40

- Stage Surface(mm) : Ø40

​- Travel  Range(mm) :  XY : ±6.5 , Z : ±3 / θ360˚ 미조정시 ±5˚

- Load Capacity(kg/f) : 0.8

- Weight(kg) : 0.5

- Applicable Stage : XY-Aixs : SS2-4018L

                             Z-Axis : SS6H-40

                             θ-Axis : RDS-40

2) XY-Stage 80X80  /  Model No : SS2-80L

​

- Microhead Position : Left

- Stage Surface(mm) : 80X80

- Stroke (mm) : ±12.5

- Resolution(mm) : 10㎛/division(0.1)

- ​Travel Guide : Crossed Roller Bearing

- Material : Aluminum

- Load Capacity(Kg/f) : 9.5

- Weight(kg) : 0.92

​

​

​3) 실체현미경 헤드  /  Model No : SZN6745TR

- 배율 : 기본 : 0.67X ~ 45X

- 렌즈 : 기본 : 0.67X ~ 45X

- 경통 : 45˚ 경사, 360˚ 회전헤드

- 안폭조절범위 54~76mm, 디옵터 범위 ±5mm

- 작업 거리 : 기본 100mm

- 카메라 고정용 Cmount 포함

​4) 접안렌즈   /  Model No : SZEWh10TX22

​

- 10X/22mm

​

​5) LED 링조명  /  Model No : SZEWh10TX22

​

​6) Base PLT 제작

​

- Base Plate 및 Vacuum Plate 등 가공
